Измерительные микрофоны и предусилители

Шумомеры и измерители уровней звукового давления нашего производства  поставляются с прецизионными микрофонами и предусилителями. В типовом варианте приборы оснащаются микрофонными капсюлями свободного поля ВМК-205, МК-265, МК-233, М-201, ВМК-201 российского производства. Для специальных задач могут поставляться микрофоны иных типов - ZT-333, ВМК-206, ВМК-402А и другие.

Для согласования сигналов микрофонных капсюлей мы производим микрофонные предусилители типов Р200, Р110, Р410.

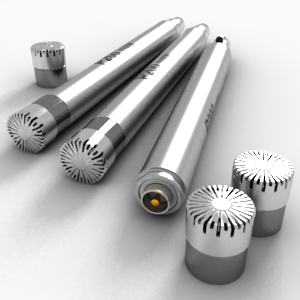

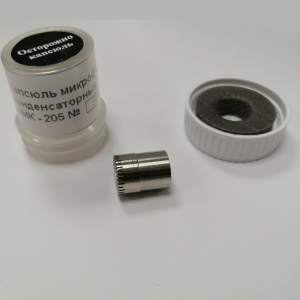

Микрофоны ВМК-205, МК-265

ВМК-205 и МК-265 - это микрофоны свободного поля, которые используются в шумомерах и анализаторах спектра серий ОКТАВА и ЭКОФИЗИКА для измерений шума в помещениях жилых и общественных зданий, территории и на рабочих местах, а также для замеров инфразвука.

Технические характеристики

Модель ВМК-205 МК-265
Характеристика направленности Свободного поля Свободного поля
Номинальная чувствительность 45 мВ/Па 50 мВ/Па
Частотный диапазон 1,6 Гц - 20000 Гц 1,6 Гц - 20000 Гц
Максимальный измеряемый УЗД 146 дБ 144 дБ
Поляризация Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм (½") 13, 2 мм  (½")
Резьба для соединения 11,7 - 60 UNS 11,7 - 60 UNS

Микрофоны МК-233, М-201, ВМК-201

МК-233 и ВМК-201 (М-201) - это российские микрофоны свободного поля, которые используются в шумомерах и анализаторах спектра серий ОКТАВА и ЭКОФИЗИКА для измерений шума, инфразвука и воздушного ультразвука в производственных помещениях и на территориях.

Технические характеристики

Модель М-201/ВМК-201 ВМК-206 МК-233
Характеристика направленности Свободного поля

Давления/

диффузного поля

 Свободного поля
Номинальная чувствительность 12,5 мВ/Па 12,5 мВ/Па 14 мВ/Па
Частотный диапазон 1,6 - 40000 Гц 1,6 - 20000 Гц 1,6 - 40000 Гц
Максимальный измеряемый УЗД 162 дБ отн. 20 мкПа 162 дБ отн. 20 мкПа 160 дБ отн. 20 мкПа
Поляризация Внешняя, 200В Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм  (½") 13,2 мм  (½") 13, 2 мм  (½")
Резьба для соединения 11,7 - 60 UNS 11,7 - 60 UNS 11,7 - 60 UNS

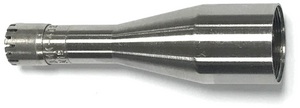

Микрофон ВМК-402А

ВМК-402А - это микрофонные капсюли, которые используются для измерений воздушного ультразвука в диапазоне частот до 100 кГц. Микрофонный капсюль поставляется в комплекте с адаптером для подсоединения к 1/2-дюймовым предусилителям (Р200 и аналогичным).

Номер в Госреестре СИ РФ № 97289-25

Технические характеристики

Модель ВМК-402А
Характеристика направленности по давлению
Номинальная чувствительность 1,5 мВ/Па
Частотный диапазон 5 - 100 000 Гц
Максимальный измеряемый уровень звукового давления 170 дБ
Поляризация 200 В
Диаметр адаптера 12,7 мм
Диаметр по сетке 7,0 мм  (¼")
Высота с адаптером 1/4" - 1/2" 45 мм
Микрофонная резьба 5,7 - 60 UNS
Резьба для соединения предусилителя к адаптеру 11,7 - 60 UNS



Микрофоны МС-204, МС-402А

МС-204 и МС-402А - это микрофоны малой чувствительности, которые используются в анализаторах спектра серии ЭКОФИЗИКА для контроля высоких уровней звукового давления, в том числе импульсных акустических процессов, избыточного звукового давления в ударно-воздушных волнах, высоких уровней звука при испытаниях изделий на  устойчивость к акустическому воздействию и т.п.

Микрофонный капсюль МС-204 включен в государственный реестр СИ РФ под номером 97444-26. Его уникальной особенностью является то, что этот 1/2-дюймовый микрофон обладает чувствительностью, которая ранее была достижима только для специализированных 1/4-дюймовых микрофонов. Он обеспечивает измерения высоких уровней звукового давления (до 171 дБ) и может калиброваться с применением стандартных акустических калибраторов без использования дополнительных переходных адаптеров.

Технические характеристики

Модель МС-204 МС-402А
Характеристика направленности Давления Давления
Номинальная чувствительность 3 мВ/Па 0,4 мВ/Па
Частотный диапазон 20 Гц - 10 000 Гц 20 Гц - 20 000 Гц
Максимальный измеряемый УЗД 171 дБ 176 дБ
Поляризация Внешняя, 200В Внешняя, 200В
Диаметр с сеткой 13,2 мм (½") 7,0 мм  (¼")
Резьба для соединения 11,7 мм - 60 UNS 5,7 мм - 60 UNS

Микрофонные капсюли ZT-333

ZT-333 - это преполяризованные микрофоны свободного поля фирмы Z-Tech (Китай), которые могут использоваться в приборах серий ОКТАВА и ЭКОФИЗИКА совместно с предусилителями Р110, Р410 и Р200. Эти микрофоны удобно применять для построения многоканальных систем. По характеристикам микрофоны ZT-333 являются аналогами микрофонов MP201.



Модель ZT-333
Характеристика направленности свободного поля
Номинальная чувствительность 50 мВ/Па
Частотный диапазон 4 - 20000 Гц
Максимально измеряемый уровень звукового давления 146 дБ
Поляризация 0 В
Емкость 15 пФ
Диаметр с сеткой 13,2 мм (½")
Резьба для соединения 11,7 - 60 UNS

Микрофонные капсюли МР201

МР201 - это преполяризованные микрофоны свободного поля фирмы BSWA (Китай), которые могут использоваться в приборах серий ОКТАВА и ЭКОФИЗИКА совместно с предусилителями Р110, Р410 и Р200. Эти микрофоны удобно применять для построения многоканальных систем.

На текущий момент микрофоны MP201 нашей организацией не поставляются. Ближайший аналог - микрофоны ZT-333.



Модель МР201
Характеристика направленности свободного поля
Номинальная чувствительность 50 мВ/Па
Частотный диапазон 6,3 - 20000 Гц
Максимально измеряемый уровень звукового давления 146 дБ
Поляризация 0 В
Емкость 16 пФ
Диаметр с сеткой 13,2 мм (½")
Резьба для соединения 60UNS-2B

Микрофоны ZT-343

ZT-343 - это преполяризованные микрофонные капсюли типоразмера 1/4", которые могут использоваться в анализаторах спектра серии ЭКОФИЗИКА для измерений воздушного ультразвука в диапазоне частот до 90 кГц.

Технические характеристики

Модель ZT-343
Характеристика направленности свободного поля
Номинальная чувствительность 4 мВ/Па
Частотный диапазон 5 - 90 000   Гц
Максимальный измеряемый уровень звукового давления 165 дБ
Поляризация 0 В
Емкость 7,0 пФ
Диаметр с сеткой 7,0 мм  (¼")
Резьба для соединения 5,7 - 60 UNS *

* Для работы с предусилителем Р200 микрофон поставляется с переходником ADP1412-OED.

Основные технические характеристики микрофонных капсюлей

  ВМК-205 МК-265

ВМК-201

М-201

 МК-233 ВМК-206 МС-204 ZT-333 ВМК-402А МС-402А ZT-343
Диаметр ½" ½" ½" ½" ½" ½" ½" ¼" ¼" ¼"

Внешняя

поляризация

 200 В 200 В 200 В 200 В 200 В 200 В 0 В 200 В 200 В 0 В

Характеристика

направленности

FF

FF

FF

 FF P/RF FF FF P P FF

Номинальная

чувствительность,

мВ/Па

 45 50 14 14 14 3 50 1,5 0,4 4

Частотный

диапазон

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

1,6 Гц-

20 кГц

4 Гц-

20 кГц

5 Гц-

100 кГц

8 Гц-

20 кГц

4 Гц-

90 кГц

Максимальный

измеряемый УЗД,

дБ отн. 20 мкПа

 146 144 162 160 162 172 146 170 176 165

Рекомендуемый

предусилитель

 Р200 Р200 Р200 Р200 Р200

Р200

Р200-27

Р410

Р110

Р200

Р200-27

Р200

Р200-27

 Р700
  • FF - свободного поля
  • RF - диффузного поля
  • P - давления

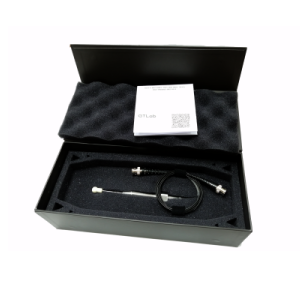

Датчик динамического давления 5V120TD-1

5V122TD-1 - это датчик для измерений переменного давления, в том числе в звуковом диапазоне частот, в жидких и газообразных средах - воздухе, воде, газовых смесях и т.п. Датчик имеет встроенный усилитель, выполнен по технологии ICP/IEPE и совместим с приборами Октава и Экофизика.

Модификации 5V120TD-хх и 5М122TD-хх отличаются наличием крепёжной резьбы на корпусе датчика.



Технические характеристики

Модель 1V122TD-1
Номинальная характеристика направленности сферический
Номинальная чувствительность

45 В/МПа

0,045 мВ/Па
Верхняя граница рабочего диапазона частот 25 кГц
Максимальный измеряемый уровень звукового давления

0,1 МПа

194 дБ*
Максимальный измеряемый уровень при подключении к входам X, Y, Z приборов Экофизика 188 дБ
Максимальный измеряемый уровень при подключении к входам MIC** и А приборов Экофизика 194 дБ
Уровень собственных шумов в октавных полосах частот 125-1000 Гц не более 70 дБ
Уровень собственных шумов в октавных полосах частот 2000-8000 Гц не более 80 дБ
Взвешенный по А уровень собственных шумов не более 82 дБ
Масса (без кабеля) 110 г
Диаметр корпуса 14 мм
Диаметр чувствительного элемента 10 мм

* - все дБ указаны относительно опорного уровня 20 мкПа

** - для подключения к входам MIC требуется адаптер ICP входа 110А-IEPE

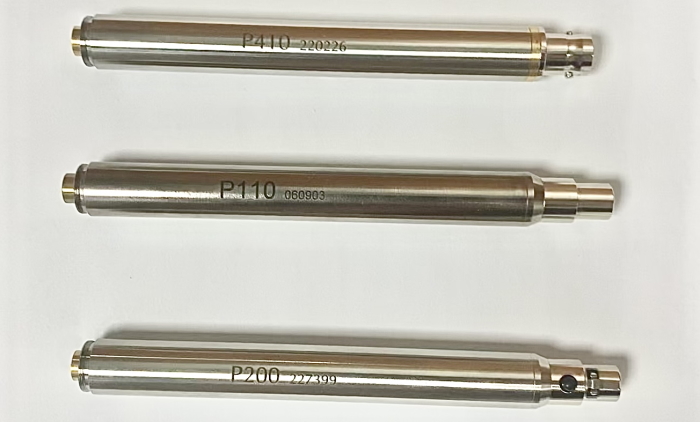

Микрофонные предусилители Р200, Р110 и Р410

Предусилители Р200 применяются в шумомерах ОКТАВА-110А, ОКТАВА-110А-ЭКО, ЭКОФИЗИКА, ЭКОФИЗИКА-110А для согласования сигналов, поступающих от микрофонов с внешней поляризацией (200В) и от преполяризованных микрофонов.

Предусилители Р110 могут применяться в шумомерах ОКТАВА-110А, ОКТАВА-110А-ЭКО, ЭКОФИЗИКА, ЭКОФИЗИКА-110А для работы с преполяризованными микрофонами.

Предусилители Р410 предназначены для подключения преполяризованных микрофонов к устройствам, имеющим вход для ICP (IEPE) датчиков. Например, эти предусилители совместимы со входами X, Y, Z анализаторов ЭКОФИЗИКА и ЭКОФИЗИКА-110А (исполнение HF).

Технические характеристики Р200 и Р110

Модель Р200 Р110

Диапазон частот (емкость капсюля 18 пФ)

2,4 Гц … 200 кГц (при неравномерности АЧХ  ±  0,15 дБ)

0,45 Гц … 500 кГц  (по уровню -3 дБ)

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Выходной импеданс

≤100 Ом

Размах выходного напряжения (пик-пик)

 ± 15 В

Шум (измеренный при емкости 18 пФ)

< 2,8 мкВ (для частотной характеристики А по ГОСТ 17187,
МЭК 61672-1)

< 5 мкВ (2 Гц … 20 кГц)

Коэффициент передачи

(-0,3 ± 0,3) дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Напряжение питания

± 18 В; 1,5 мА без входного сигнала; < 5 мА (при нагрузке 4 кОм)

Диапазон температур

рабочий:    -40…+60 °С

хранения:  -40…+70 °С

Размеры

диаметр:  12,8 мм

длина:       125 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

Switchcraft TA5FL

поддерживает подачу напряжения поляризации от 0 до 200 В

Switchcraft TA5FL

не поддерживает подачу напряжения поляризации

Вес

50 г

 50 г

Технические характеристики Р410

Модель Р410

Диапазон частот (емкость капсюля 18 пФ)

25 Гц … 20 кГц (при неравномерности АЧХ  ±  0,15 дБ)

6 Гц … 200 кГц  (по уровню -3 дБ)

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Размах выходного напряжения (пик-пик)

 ± 5 В

Шум (измеренный при емкости 18 пФ)

< 15 мкВ (для частотной характеристики А по ГОСТ 17187-81,
МЭК 61672-1)

< 100 мкВ (2 Гц … 20 кГц)

31,5 Гц – 4 мкВ/√Гц
63 Гц – 2 мкВ/√Гц
125 Гц – 1 мкВ/√Гц
250 Гц – 0,5 мкВ/√Гц
500 Гц – 0,25 мкВ/√Гц
1000 Гц – 0,12 мкВ/√Гц
2000 Гц – 0,08 мкВ/√Гц
4000 Гц – 0,06 мкВ/√Гц
8000 Гц – 0,05 мкВ/√Гц

Коэффициент передачи

0,0 ± 0,3 дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Питание

U = +18 В,  I > 3 мА

Диапазон температур

рабочий:     -40…+60 °С

хранения:   -40…+70 °С

Размеры

диаметр:  12 мм

длина:       120 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

BNC

Вес

50 г

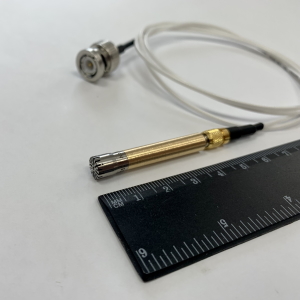

Микрофонный предусилитель Р700

Предусилители Р700 предназначены для подключения преполяризованных микрофонов типоразмера 1/4" к устройствам, имеющим вход для ICP (IEPE) датчиков. Например, эти предусилители совместимы со входами X, Y, Z анализаторов ЭКОФИЗИКА и ЭКОФИЗИКА-110А (исполнение HF) или ICP входами приборов серии Экофизика-500

Технические характеристики Р700

Модель Р700

Коэффициент передачи

0,0 ± 0,3 дБ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Питание

U = +18 В,  I > 3 мА

Диапазон температур

рабочий:     -40…+60 °С

хранения:   -40…+70 °С

Размеры

диаметр:  6 мм

длина:       40 мм

Микрофонная резьба

5.7 мм - 60 UNS

Разъем

MicroDot (10-32 UNF)

Микрофонный предусилитель Р200-27 с шунтирующей ёмкостью

Микрофонный предусилитель Р200-27 (семейство предусилителей Р200-ВУ) предназначен для согласования сигнала, поступающего с микрофонного капсюля на вход вторичного измерительного прибора, и обеспечивает измерение высоких уровней звука и звукового давления.

Предусилитель Р200-27 используется с конденсаторными микрофонами типоразмера ½" или ¼" (последнее - при использовании адаптеров RA0019R).  Предусилитель Р200-27 может использоваться как с микрофонным капсюлями, требующими внешней поляризации, так и с преполяризованными.



Технические характеристики Р200-27

Модель Р200-27

Нижний предел диапазона частот при входном сигнале 0,1 В СКЗ (емкость капсюля 6 пФ)

При неравномерности АЧХ ±0,15 дБ: 0,6 Гц

По уровню ‒3 дБ: 0,11 Гц
Нижний предел диапазона частот при входном сигнале 0,1 В СКЗ (емкость капсюля 18 пФ)

При неравномерности АЧХ ±0,15 дБ: 0,4 Гц

По уровню ‒3 дБ: 0,08 Гц
Верхний предел диапазона частот при входном сигнале 10 В СКЗ 100 кГц

Максимальная скорость нарастания выходного сигнала

10 В/мкс

Входной импеданс

18 ГОм; 0,1 пФ

Выходной импеданс

≤100 Ом

Размах выходного напряжения (пик-пик)

 ± 15 В

Собственные шумы для частотной характеристики А (по ГОСТ 17187-2010, ГОСТ Р 53188.1, МЭК 61672-1)

< 2,9 мкВ
Собственные шумы для 1/3-октавной полосы 2 Гц … 20 кГц < 6,0 мкВ

Рекомендуемое сопротивление нагрузки

не менее 4 кОм

Напряжение питания

± 18 В; 1,5 мА без входного сигнала; < 5 мА (при нагрузке 4 кОм)

Коэффициент передачи (в зависимости от емкости капсюля)

при ёмкости капсюля 6 пФ:    ‒15,32 дБ

при ёмкости капсюля 18 пФ:    ‒8,11 дБ

Размеры

диаметр:  12,8 мм

длина:       125 мм

Микрофонная резьба

11,7 - 60 UNS

Разъем

Switchcraft TA5FL

поддерживает подачу напряжения поляризации от 0 до 200 В

Вес

50 г

ОКТАФОН-М. Технические характеристики и кратное описание

ОКТАФОН-М - микрофонный блок питания для подключения измерительных конденсаторных микрофонов, антенн П6-70/П6-71 и других первичных преобразователей к вторичным приборам: вольтметрам, осциллографам, анализаторам спектров и системам сбора данных.


Технические характеристики



ОКТАФОН-М

(выпускается с 2015 года)
Количество входных каналов 3 (разъем типа Switchcraft 5-pin)
Питание предусилителя ± 18 В (биполярное)
Напряжение поляризации микрофонных капсюлей 0 В; 200 В (переключение)
Усиление сигнала 0 дБ
Максимальное входное напряжение ± 15 В
Выходы сигнала 3 (BNC)
Дополнительные выходы для прослушивания сигнала нет
Питание Съёмные аккумуляторные батареи или внешний источник питания 5В USB, 500 мА
Габаритные размеры 125 х 85 х 35 мм
Масса менее 500 г
Блок питания измерительных микрофонов и антенн

Р310. Усилитель малошумящий

Малошумящий усилитель Р310 предназначен для согласования слабых сигналов, подаваемых с токосъёмников и иных преобразователей на вход анализаторов спектра, вольтметров и т.д.

Имеет возможность подключения к прямому входу по напряжению анализаторов серии Экофизика

Технические характеристики усилителя Р302

Количество входных каналов

2 (разъемы BNC)

Усиление (на опорной частоте 1000 Гц) Кус, дБ

25,8 ± 0,3

Макс. размах выходного переменного напряжения (Uвых)

±6 Впик

Макс. скорость нарастания входного сигнала

15 В/мкс

Макс. входное переменное напряжение (Uвх)

Uвых10-0.05Кус, Впик

Предельно допустимое напряжение на входе (с учетом постоянной и переменной составляющих)

±25 В

Коэффициент нелинейных искажений (на частотах 1000 Гц, 10000 Гц)

<0,05%

Рекомендуемое сопротивление нагрузки

4 кОм

Входной импеданс по переменному напряжению

1 МОм, 22 пкФ
Входной импеданс по постоянному напряжению

10 МОм

Спектральные характеристики (на примере зав. номера 250111)

Усиление (Кус) и спектральная плотность собственных шумов (σ)

f, Гц

31,5

63

125

250

500

1000

2000

4000

8000

16000

Kус, дБ

25,7

25,8

25,8

25,8

25,8

25,8

25,8

25,8

25,7

25,0

σ, нВ/Гц^0,5

9,0

7,4

6,6

6,4

6,5

6,5

6,4

6,5

6,5

6,7



EXC0XR. Кабель микрофонный удлинительный, X м

Микрофонные кабели EXC00XR предназначены для подключения микрофонных предусилителей, а также измерительных антенн П6-70 и П6-71 к микрофонному входу приборов Октава и Экофизика.

Кабели EXC00XR поставляются типовой длины 2, 5, 10 и 15 метров (EXC002R, EXC005R, EXC010R и EXC015R). Кабели допускают последовательное подключение-наращивание. Не рекомендуется подключать микрофонные предусилители к измерительно-индикаторному блоку шумомеров с использованием кабельных линий длиной 20 и более метров.

Внимание:  приборы Экофизика-110А (исполнение HF) соответствуют требованиям к шумомерам класса 1 только при использовании с удлинительным микрофонным кабелем.



КШМ-5, кабель шлейфовый микрофонный

КШМ-5 - шлейфовый микрофонный кабель с плоским сечением. Разработан для удобства прокладывания через закрываемые окна и двери. Длина 5 метров, разъёмы кабеля - Swichcraft 5 pin. Может использоваться с приборами серии Октава и Экофизика (с микрофонным каналом MIC) при работе с предусилителями Р200, Р200-27, Р110, адаптерами 110A-IEPE и другими аналогичными устройствами.

W2. Ветрозащита для 1/2" микрофонов

Ветрозащита W2 предназначена для использования с микрофонами 1/2". Она применяется при измерениях шума на улице, а также в помещениях, при присутствии потоков воздуха.
Измерять шум с ветрозащитой возможно при скорости движения воздуха на улице до 5 м/с. Если скорость движения воздуха больше 5 м/с, измерять шум нельзя даже с ветрозащитой.

Рекомендуется использовать ветрозащиту не только при измерениях на улице, но и при любых других измерениях в целях защиты микрофонного капсюля от механических повреждений, пыли, грязи.

При обработке результатов измерений шума, выполненных с использованием ветрозащиты, необходимо учитывать дополнительные поправки. Для приборов серии Октава и Экофизика такие поправки приведены в приложении к руководству по эксплуатации, методике выполнения прямых однократных измерений МИ ПКФ-12-006.

Методики однократных прямых измерений (МИ ПКФ-12-006 и другие)
